Hatz H113

Schild H113 frei1962 wollte Hatz mit der Schlepperproduktion noch einmal richtig durchstarten und legte die H-Serie auf. Der kleinste und mit Abstand erfolgreichste Traktor dieser Serie war der H113 (Hatz, 1 Zylinder, 13 PS), obwohl der allgemeine Markttrend bei den Käufern weg von den kleinen Einzylindern hin zu leistungsstärkeren Modellen ging. Bis zum Ende der Schlepperproduktion 1964 wurden 344 Einheiten gebaut.

Der H113 war im Grunde eine Neuauflage des TL12P, der Motor war zwar ein PS stärker, das Getriebe aber wieder das ZF A4 mit sechs Vorwärts- und zwei Rückwärtsgängen, geschaltet in zwei Stufen. Das Erscheinungsbild mit der schwungvoll ausgeschnittenen Motorhaube und der zweifarbigen Hammerschlag-Lackierung ist zeitlos elegant und weiß auch heute noch zu gefallen.

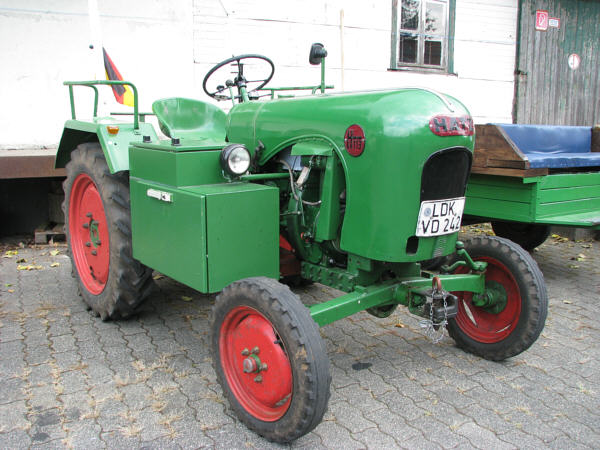

Hatz H113 01m

Zum Vergrössern mit der Maus über die kleinen Bilder gehen

Hatz H113 01k
Hatz H113 02k
Hatz H113 03k
Hatz H113 04k
Hatz H113 05k
Hatz H113 06k

Hatz H113

Hatz H113 07k
Hatz H113 08k
Hatz H113 09k
Hatz H113 10k
Hatz H113 11k
Hatz H113 12k

Hahtz H113, Baujahr 1963

Hatz H113













Technische Daten Fahrzeug:

Typ

H113





Kategorie

Ackerschlepper

Baujahr von

1962

Baujahr bis

1964

gebaut ca.Stück

344

km/h

19

Leergewicht kg

845 - 945

zul.Ges-Gew. kg

1200





Achslast vorn kg

400

Achslast hinten

800

Länge mm

2492

Breite mm

1490

Höhe mm

1380

Radstand mm

1600

Spur vorne mm

1250 / 1500

Spur hinten mm

1250 / 1500

Reifengröße vorn

4.00-15

vorne alternativ



vorne alternativ 2



Reifengröße hint

8-24

hinten alternativ

9-24

hinten alternativ2



Motor:

Hersteller

Hatz

Typ

E89FG

Kraftstoff

Diesel

Kühlung

Luft

Zylinder

1

Takte

4

Hubraum ccm

668

Bohrung mm

90

Hub mm

105

PS

13

kw



bei U/min

2600

Getriebe und Antrieb:

Hersteller Getr.

ZF

Typ Getriebe

A4

Getriebeart

man. Schalt.

Gänge vorwärts

6

Gänge rückwärts

2

Gruppen

2 (Acker/Straße)

Abtriebsachse

hinten

Differenzialsperre

ja





Bremsen:

Betriebsbremse

Trommeln hint.

Feststellbemse

ja

Lenkbremse

ja



Text und Fotos: Peter Kautz
