Normag-Zorge C10

Der Schlepper war nicht nur der kleinste im Normag Angebot, sondern auch der kleinste der damals angebotenen Standardschlepper. Der als Einstiegsschlepper für Kleinbetriebe konzipierte Traktor sollte gemäß Werbung zwei Pferde ersetzen.

Der Einzylinder Motor wurde bei Farymann zugekauft. Der liegende Zylinder hat eine Wasserverdampfer Kühlung und leistet 10 PS aus 763 ccm Hubraum bei 1750 U/min. Das Getriebe ist eine Eigenkonstruktion von Normag mit fünf Vorwarts- und zwei Rückwärtsgängen, die ungewöhnlich schnell untersetzt sind. Im ersten Rückwärtsgang sind 6 km/h möglich, im zweiten 12,5 km/h. Somit ist der C10 rückwärts fast so schnell wie vorwärts. Die Kraftübertragung zwischen Motor und Getriebe erfolgt mit zwei Keilriemen, eine Konstruktion, die auch Allgaier oft einsetzte.

Serienmäßig lieferte Normag den C10 mit Lenkbremse, Beleuchtungsanlage, Riemenscheibe, Anhängekupplung, Ackerschiene und Differenzialsperre aus. Gegen Aufpreis konnten Mähwerk, Zapfwelle und mechanischer Kraftheber geordert werden.

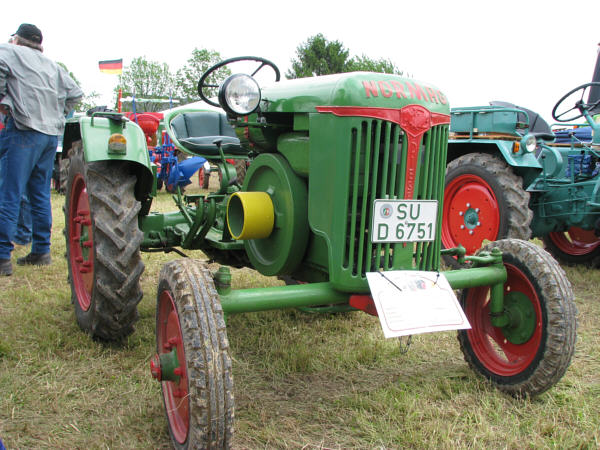

Normag C10 01m

Zum Vergrössern mit der Maus über die kleinen Bilder gehen

Normag C10 01k
Normag C10 02k
Normag C10 03k
Normag C10 04k
Normag C10 05k
Normag C10 06k

Normag-Zorge C10, Baujahr 1951, 11 PS gemäß Besitzer

Normag C10 07k
Normag C10 08k
Normag C10 09k
Normag C10 10k
Normag C10 11k
Normag C10 12k

Normag-Zorge C10, Baujahr 1952, 10 PS

Normag-Zorge C10













Technische Daten Fahrzeug:

Typ

C10





Kategorie

Ackerschlepper

Baujahr von

1952

Baujahr bis

1954

gebaut ca.Stück



km/h

15

Leergewicht kg

760 - 820

zul.Ges-Gew. kg

1200





Achslast vorn kg

400

Achslast hinten

800

Länge mm

2190

Breite mm

1550 - 1780

Höhe mm

1280

Radstand mm

1400

Spur vorne mm

1250 - 1500

Spur hinten mm

1250 - 1500

Reifengröße vorn

4.00-15

vorne alternativ



vorne alternativ 2



Reifengröße hint

7-24

hinten alternativ



hinten alternativ2



Motor:

Hersteller

Farymann

Typ

DL2

Kraftstoff

Diesel

Kühlung

Wasser

Zylinder

1 liegend

Takte

4

Hubraum ccm

763

Bohrung mm

90

Hub mm

120

PS

10

kw



bei U/min

1750

Drehmom. Nm



Drehmom. mkg



bei U/min



Getriebe und Antrieb:

Hersteller Getr.

Normag

Typ Getriebe



Getriebeart

man. Schalt.

Gänge vorwärts

5

Gänge rückwärts

2

Gruppen

--

Abtriebsachse

hinten

Differenzialsperre

ja





Bremsen:

Betriebsbremse

Trommeln hint.

Feststellbemse



Lenkbremse

ja



fotos 10-12: Walter Britz
Text und restliche Fotos: Peter Kautz
