Hanomag WD Kleinpflug

Anscheinend hatten die Kettenschlapper, die 1919 den WD Großpflug abgelöst hatten, nicht alle Kunden überzeugt. Also produzierte Hanomag ab 1921 noch einmal einen Tragschlepper, die durchaus auch von anderen Herstellern in dieser Zeit noch hergestellt wurden.

Obwohl nicht gerade zierlich gebaut, hieß er nun WD Kleinschlepper. Nur im Vergleich mit seinem Vorfahren WD Großschlepper war dieser Name berechtigt, er war sowohl in den Abmessungen als auch den Gewicht merklich geschrumpft. Auch der Motor hatte "nur" noch 5,7 Liter Hubraum und leistete 35 PS bei 900 U/min. Er war die Weiterentwicklung eines Schiffsmotors der ehemaligen Namag, die von Hanomag aufgekauft worden war.

Das Konzept war gleich geblieben, der Pflug konnte mit seinem beweglichen Tragrahmen angehoben werden. Der vor der Vorderachse angebrachte Motor sorgte für eine gute Belastung der vorderen Antriebsachse, gelenkt wurde mit dem kleinen Stützrad hinten.

Durch eine auf Wunsch erhältliche Riemenscheibe wurde der Tragschlepper universeller, er war damit auch für den Antrieb stationärer Geräte geeignet. Der Pflug konnte auch gegen andere Arbeitsgeräte ausgetauscht werden, z.B. Eggen oder Kultivatoren.

Das Konzept der ausklappbaren Greifer ist auf den Bildern unter gut erkennbar, beim Pflügen beißen sie sich in den Acker, im Museum kommt nur der blanke Eisenreifen in Bodenkontakt.


Hanomag WD Kleinpflug 01m

Zum Vergrössern mit der Maus über die kleinen Bilder gehen

Hanomag WD Kleinpflug 01k
Hanomag WD Kleinpflug 02k
Hanomag WD Kleinpflug 03k
Hanomag WD Kleinpflug 04k
Hanomag WD Kleinpflug 05k
Hanomag WD Kleinpflug 06k

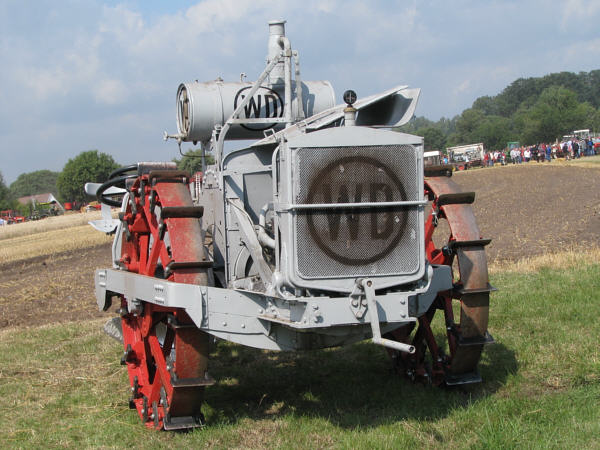

Hanomag WD35 Kleinpflug Baujahr 1922 ... in freier Natur



Hanomag WD Kleinpflug 07k
Hanomag WD Kleinpflug 08k
Hanomag WD Kleinpflug 09k
Hanomag WD Kleinpflug 10k





Hanomag WD35 Kleinpflug Baujahr 1922 ... im Museum















Technische Daten Fahrzeug:

Typ

WD Kleinpflug

Kategorie

Motor-Tragpflug

Baujahr von - bis

1921 - 1924

gebaut ca. Stück

255

km/h

4

Leergewicht kg

ca. 3000

zul. Ges-Gew. kg



Achslast v / h kg



L / B / H mm

6000 / 2500 / ?

Radstand mm



Spur vorne mm



Spur hinten mm



Reifengröße vorne

Eisenräder ca.
1600 mm Durchmesser,
ausklappbare Greifer

Reifengröße hinten

kleines Eisen-Laufrad

Betriebsbremse

Trommeln vorne

Lenkbremse

nein

Motor:

Hersteller

Hanomag (Namag)

Typ



Kraftstoff

Benzin

Kühlung

Wasser

Zylinder

4

Takte

4

Hubraum ccm

5702

Bohrung / Hub mm

110 / 150

Leistung bei U/min

35 PS bei 900

Drehmom. bei U/min



Getriebe und Antrieb:

Hersteller und Typ

Hanomag

Schaltung

manuell

Gänge v / r

2 / 1

Gruppen

--

Abtriebsachse

vorne

Differenzialsperre

nein



Fotos 7-10: Walter Britz
Text und Fotos 1-6: Peter Kautz
