Eicher Königstiger I-HS 3251 und Königstiger II-HS 3351

ZF stellte die Produktion von Schleppergetrieben für eine Leistung unter 80 PS ein, also musste Eicher eine Alternative finden. Da man zum Massey Ferguson Konzern gehörte, fiel die Entscheidung für Getriebe aus diesem Konzern aus. Auch der Königstiger I mit Dreizylinder Motor und der Königstiger II mit Vierzylinder Motor waren betroffen.

Anders als beim Tiger II sollte hier auch das unter Last ohne Kuppeln schaltbare Vorgelege der MF Multipower Getriebe übernommen werden. Bei Eicher wurde es hydraulische Schaltung genannt, daher der Zusatz HS im Namen. Anfängliche Schwierigkeiten mit der Haltbarkeit der Getriebe - wegen dem hohen Drehmoment der Eicher Motoren traten Schäden auf - konnten im Verlauf der Serie behoben werden.

Die gesamte Konstruktion ist ziemlich aufwendig, das eigentliche Getriebe hat drei Vorwärts- und einen Rückwärtsgang, ein zweistufiges Gruppengetriebe erhöht die Gangzahl schon auf 6 V / 2 R, mit dem wiederum zweistufigen hydraulischen Vorgelege sind es dann 12 Vorwärts- und 4 Rückwärtsgänge. Oft gab es Schwierigkeiten bei der Bedienung, da die langsame Fahrstufe einen Freilauf hatte und somit keine Motorbremse zur Verfügung stand. Eicher veränderte die Schaltung, um die Unfallgefahr zu verringern.

Die Motoren der Vorgänger wurden mit geringen Modifikationen übernommen, beim Königstiger II mit einer Leistungssteigerung auf 55 PS. Die geringe Leistung der jetzt serienmäßigen Hydraulikpumpe konnte mit einer zusätzlichen, stärkeren Zahnradpumpe den Erfordernissen angepasst werden. Da die MF Getriebe keine Möglichkeit für Allradantrieb zu bieten hatten, wurden die Allradtraktoren weiterhin mit ZF-Getrieben und -Vorderachsen produziert.

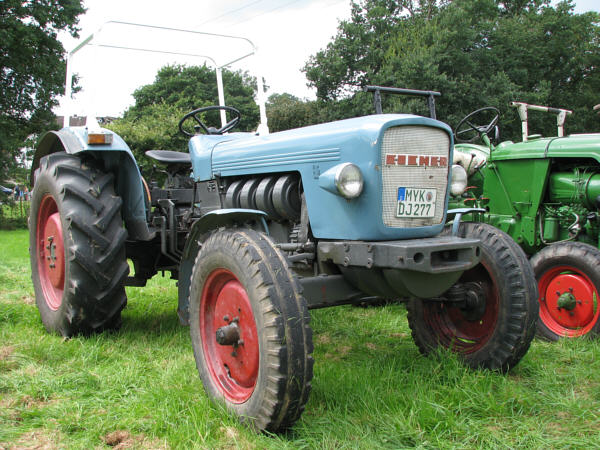

Eicher Königstiger II-HS 3351 1m

Zum Vergrössern mit der Maus über die kleinen Bilder gehen

Eicher Königstiger II-HS 3351 1k
Eicher Königstiger II-HS 3351 2k
Eicher Königstiger II-HS 3351 3k
Eicher Königstiger II-HS 3351 4k
Eicher Königstiger II-HS 3351 5k
Eicher Königstiger II-HS 3351 6k

Eicher Königstiger II-HS 3351S













Technische Daten Fahrzeuge:

Typ

Königstiger I-HS

Königstiger II-HS

technische Bezeichnung

3251

3351

Kategorie

Ackerschlepper

Baujahr von - bis

1971 - 1973

1971 - 1973

gebaut ca. Stück

ca. 730

554

km/h

26

26

Leergewicht kg

2200

2500

zul.Ges-Gew. kg

3500

4000

Achslast v / h kg

1300 / 2900

1550 / 3600

L / B / H mm

3180 / 1780 / 2300

3450 / 1830 / 2310

Radstand mm

2120

2280

Spur v / h mm

1360 - 1500 / 1420 - 1750

1360 - 1500 / 1440 - 1750

Reifengröße vorne

6.00-16, 6.50-16, 7.50-16

6.50-20, 7.50-16, 6.50-16

Reifengröße hinten

13-28, 11-32, 9-36

14.9-30, 12.4-30

Betriebsbremse

Trommeln hinten

nasse Scheibenbremsen

Motor:

Hersteller

Eicher

Typ

EDK3-3

EDK4-9

Kraftstoff

Diesel

Kühlung

Luft

Zylinder / Takte

3 / 4

4 / 4

Hubraum ccm

2944

3927

Bohrung/Hub mm

100 / 125

100 / 125

Leistung bei U/min

45 PS bei 2000

55 PS bei 2000

Drehmoment bei U/min

178 Nm bei 1600

208 NM bei 1800

Getriebe und Antrieb:

Hersteller Getriebe

MF

Typ Getriebe

135 Multi-Power

155 Multi-Power

Gänge v / r

12 / 4

12 / 4

Schaltung

manuell

Abtriebsachse

hinten

Differenzialsperre

ja



Text und Fotos: Peter Kautz
