Lanz D2416 Volldiesel

Der Lanz D2416 ist im wesentlich baugleich zum D2016, hat jedoch durch eine größere Bohrung mehr Hubraum. Zusätzlich mit einer um 100 U/min angehobenen Drehzahl wurden so 24 PS Leistung freigesetzt. Die größere Bereifung brachte noch etwas Mehrgewicht.

Wie auch bei den anderen Schleppern der Serie wurde 1957 das Getriebe um drei Kriechgänge erweitert, mit diesem Getriebe konnte auch eine Motorzapfwelle geordert werden. Die auf den Fotos abgebildeten Fahrerhäuser waren Sonderzubehör, Windschutzscheibe, Dach, Auspuff nach unten und andere Bereifung konnten geordert werden.

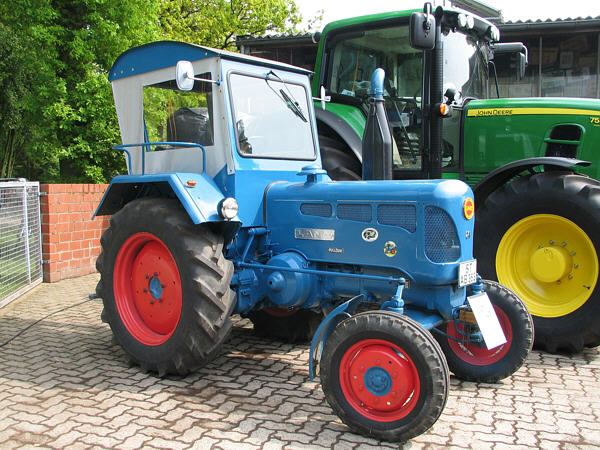

Lanz D2416 1m

Zum Vergrössern mit der Maus über die kleinen Bilder gehen

Lanz D2416 1k
Lanz D2416 2k
Lanz D2416 3k
Lanz D2416 4k
Lanz D2416 5k
Lanz D2416 6k

Lanz D2416, Baujahr 1959

Lanz D2416, Baujahr 1959













Technische Daten Fahrzeug:

Hersteller

Lanz

Typ

D2416

Kategorie

Ackerschlepper

Baujahr von

1955

Baujahr bis

1960

gebaut ca.Stück



km/h

20

Leergewicht kg

1560

zul.Ges-Gew. kg

2000





Achslast vorn kg

900

Achslast hinten

1485

Länge mm

2587

Breite mm

1667

Höhe mm

1890

Radstand mm

1770

Spur vorne mm

1250 - 1500

Spur hinten mm

1345 - 1465

Serienreifen vorn

4.50-16

Serienreifen hinten

10-28





Motor:

Hersteller

Lanz

Typ

Volldiesel

Kraftstoff

Diesel

Kühlung

Thermosyphon

Zylinder

1 liegend

Takte

2

Hubraum ccm

2617

Bohrung mm

140

Hub mm

170

PS

24

kw



bei U/min

1050

Getriebe und Antrieb (ab 1957 in Klammern):

Hersteller Getr.

Lanz

Typ Getriebe



Schaltung

manuell

Gänge vorwärts

6 (9)

Gänge rückwärts

2

Gruppen

2 (3)

Abtriebsachse

hinten

Differenzialsperre

ja





Bremsen:

Betriebsbremse

Fußbremse

Feststellbemse

ja

Lenkbremse

ja



Fotos 1 - 3: Michael Denter
Text und restliche Fotos: Peter Kautz
