Lanz HN5 - D3500 und D3506

Die Baureihe HN5 sollte noch unterhalb der Baureihe HN3 angesiedelt werden, also eine noch mal preislich günstigere Variante darstellen. Der Name "Bauernschlepper" für die ganze Serie sollte dies auch verdeutlichen. Viele Bauteile aus der Baureihe HN3 wurden übernommen, so z.B. Getriebegehäuse, Hinterachse und Motor. Der Motor allerdings in der alten Ausführung mit der Leistung von 20 PS, was auch in den Nachkriegsmodellen beibehalten wurde.

Als erstes erschien der Typ D3507, eine etwas aus der Reihe fallende Bezeichnung, der sich aber vom etwas später erscheinenden D3506 nur durch die fehlende elektrische Anlasszündung unterschied. Insgesamt sind bei den Vorkriegsmodellen stark unterschiedliche Angaben bei Maßen und Gewichten innerhalb der einzelnen Typen festzustellen, was auf unterschiedliche Ausstattungen schließen lässt. Die unten stehenden Angaben sind daher nur als Richtwert zu sehen.

Der Dreigang Ackerbulldog D3500 war auch mit Ackerreifen lieferbar, wurde aber nach dem Krieg nicht mehr produziert. Mit seinen knapp sieben km/h war er sicher nicht mehr zeitgemäß. Der D3506 Ackerluft erhielt aber unter der gleichen Typbezeichnung ein neues Modell zu Seite gestellt, den D3506 Allzweckbulldog. Durch eine gekröpfte Vorderachse und wesentlich größere Hinterräder wurde seine Bodenfreiheit um 10 cm auf 35 cm angehoben.

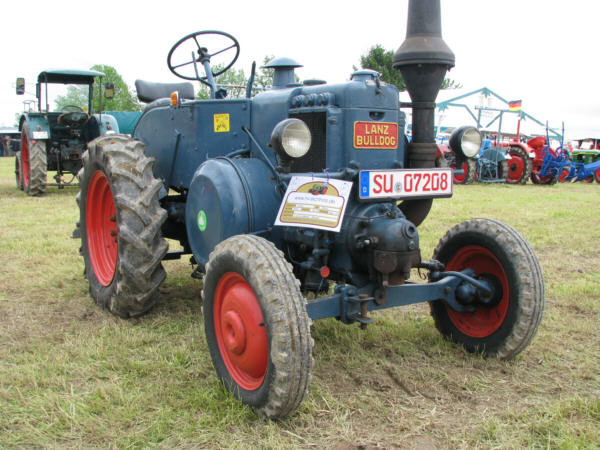

Lanz HN5 01m

Zum Vergrössern mit der Maus über die kleinen Bilder gehen

Lanz HN5 01k
Lanz HN5 02k
Lanz HN5 03k
Lanz HN5 04k
Lanz HN5 05k
Lanz HN5 06k

D3506, Baujahr 1948, 20 PS

HN5, Baujahr 1939, 20 PS

Lanz HN5 07k
Lanz HN5 08k
Lanz HN5 09k
Lanz HN5 10k
Lanz HN5 11k
Lanz HN5 12k

D3506, Baujahr 1939, 20 PS

D3506 Allzweck, Baujahr 1952, 20 PS













Technische Daten Fahrzeuge:

Baureihe

HN5

Typ

D3500 Acker

D3506/7 Ackerluft

D3506 Ackerluft

D3506 Allzweck

Kategorie

Ackerschlepper

Baujahr von / bis

1936 -1942

1936 -1942

1950 -1952

1950 -1952

gebaut ca.Stück

11.585 (Vorkrieg alle Var.)

5.207 (1950 bis 1951, alle Var.)

km/h

6,9

18,5

18,5

20

Eigengewicht kg

2000

2140

1800

1850

L / B / H mm

2625 / 1505 / 1960

2540 / 1425 / 1950

2920 / 1470 / 1955

2840 / 1416-1710
 / 2055

Radstand mm

1680

1680

1680

1680

Spur v / h mm

1160 / 1205

1150 / 1210

1195 / 1225

1260 - 1500 /
1200 - 1500

Reifengröße vorn

660x125 mm Eisen

5.50-16

5.50-16

5.50-16

Reifengröße hint

980x260 mm Eisen

9.00-24

9.00-24

8.00-36

Betriebsbremse

Getriebe-Handbremse

Hinterrad-Fußbremse
Getriebe-Handbremse



nein

Lenkbremse

nein

ja

Motor:

Hersteller

Lanz

Typ

Glühkopf

Kraftstoff

Vielstoffmotor

Kühlung

Wassser Thermosyphon mit Ventilator

Zylinder / Takte

1 liegend / 2

Hubraum ccm

4767

Bohrung/Hub mm

170 / 210

PS bei U/min

20 PS bei 760

Getriebe und Antrieb:

Hersteller Getr.

Lanz

Schaltung

manuell

Gänge v / r

3 / 1

6 / 2 in zwei Gruppen

Abtriebsachse

hinten

Differenzialsperre

nein



Text und Fotos: Peter Kautz
