IHC McCormick-Deering 15-30 und 22-36

Neben dem Typ 10-20 startete 1921 die Produktion des 15-30 in der höheren Leistungsklasse. Optisch fast gleich aussehend, war jedoch der 15-30 nicht nur stärker, sondern hatte in fast allen Maßen und Gewichten kräftig zugelegt. Auch hier entspricht die erste Zahl der Typenbezeichnung der ungefähren PS-Leistung am Zughaken, die zweite Zahl der an der Zapfwelle oder Riemenscheibe. Die Motoren wurden mit Petroleum betrieben, waren also Vergasermotoren mit Zündkerzen. Von Anfang an dabei war optional die neu entwickelte Zapfwelle.

1929 erhielt der Motor eine auf 4,75 Zoll vergrößerte Bohrung und hatte damit einen Hubraum von fast sieben Litern. Gleichzeitig wurde die Drehzahl auf 1050 U/min erhöht. Damit standen jetzt 22 PS am Zughaken und 36 PS an der Riemenscheibe zur Verfügung. Da sich in den USA der 15-30 einen guten Ruf erworben hatte und gute Verkaufszahlen erreichte, wurde die Typenbezeichnung hier weitgehend beibehalten. In USA nur in Ausnahmefällen, aber bei allen Exportmodellen kam die neue Typbezeichnung 22-36 zum Einsatz.

Ab 1933 waren optional Luftreifen erhältlich. Wie der 10-20 wurde auch der 15-30 bzw. 22-36 in einigen Varianten geliefert, von denen mir aber mit Ausnahme des 30 Industrial keine technischen Daten vorliegen. Folgende Varianten sind mir bekannt:

  • 15-30 Orchard - Plantagen Traktor mit kleineren Stahlreifen für geringere Gesamthöhe, unterer Lufteinlass, Seriennummern und Stückzahl innerhalb des Standardtraktors
  • 15-30 California Orchard - Plantagen Traktor mit geschlossener Hinterradabdeckung, unterer Lufteinlass und kleineren Stahlreifen für geringere Gesamthöhe, Seriennummern und Stückzahl innerhalb des Standardtraktors
  • 30 Industrial - Industrie Version mit verschiedener Aufbauten und Einsatzgebieten, Vollgummireifen, Doppelbereifung hinten, optional Luftreifen.

IHC McCormick Deering 22-36 01m

Zum Vergrössern mit der Maus über die kleinen Bilder gehen

IHC McCormick Deering 22-36 01k
IHC McCormick Deering 22-36 02k
IHC McCormick Deering 22-36 03k
IHC McCormick Deering 22-36 04k
IHC McCormick Deering 22-36 05k
IHC McCormick Deering 22-36 06k

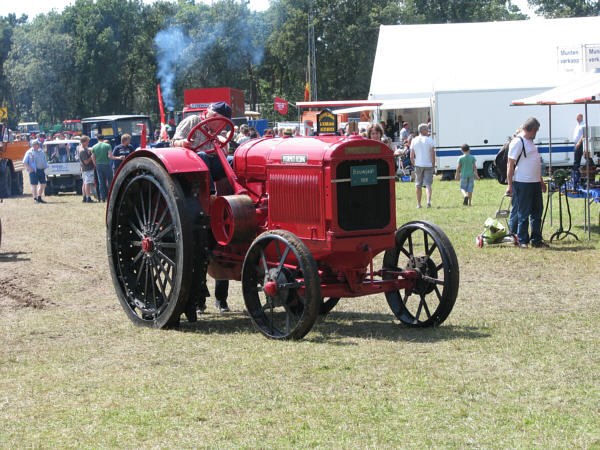

IHC McCormick-Deering 22-36, Baujahr 1929













Technische Daten Fahrzeug:
Die folgenden Angaben wurden teilweise englischsprachigen Publikationen entnommen, deshalb sind Angaben in Zoll (1 Zoll = 25,4 mm), horse power (1 hp = ca. 1 PS) und cubic inch (ci) enthalten. Der Hubraum ist ungefähr umgerechnet in ccm, wegen Rundungen nur als Anhaltswert!

Typ

15-30

22-36

30 Industrial

Kategorie

Ackerschlepper

Industrietraktor

Baujahr von / bis

1921 - 1934

1929 - 1934

1930 - 1932

gebaut ca.Stück

157.365

57.552

532

km/h

6

6



Leergewicht kg

2721, ab 1929 2948

2948

4423

zul. Ges-Gew. kg







Achslast v / h kg







L / B / H

137 / 65 / 70 Zoll

129 / 66 / 70 Zoll

Radstand

85 Zoll

86 Zoll

Spur v / h mm







Reifengröße vorne

Stahl: 34x6 Zoll - Luft: 7.50-16 / 7.50-18

Vollgummi: 32 x 6

Reifengröße hinten

Stahl: 50x12 Zoll - Luft: 12,75-28 / 13.50-24

Vollgummi: 42 x 9 Dual

Betriebsbremse







Lenkbremse







Motor:

Hersteller

IHC

Typ







Kraftstoff

Petroleum

Kühlung

Wasser

Zylinder / Takte

4 / 4

Hubraum

382 ci (6260 ccm),
ab 1929 siehe 22-36

425 ci (6965 ccm)

Bohrung/Hub

4,5 / 6 Zoll

4,75 / 6 Zoll

Leistung bei U/min

15/32 hp bei 1000

22/36 hp bei 1050

45 hp (?) bei 1050

Getriebe und Antrieb:

Hersteller Getriebe

IHC

Typ Getriebe







Schaltung

manuell

Gänge v / r

3 / 1

Abtriebsachse

hinten



Text und Fotos: Peter Kautz
